了解可拆卸板式換熱器的流程組合

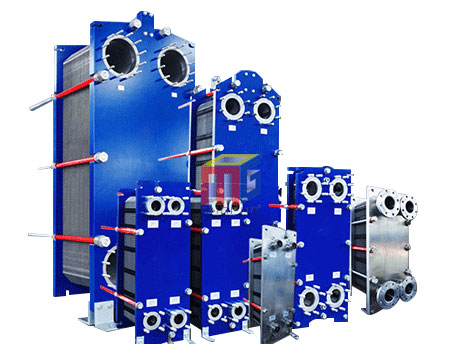

可拆卸板式換熱器是由許多沖壓有波紋薄板按一定間隔，四周通過墊片密封，并用框架和壓緊螺旋重疊壓緊而成，板片和墊片的四個角孔形成了流體的分配管和匯集管，同時又合理將冷熱流體分開，使其分別在每塊板片兩側的流道中流動，通過板片進行熱交換。
板式換熱器由于板片波紋表面的作用，使流體沿著狹窄彎曲的通道流動其速度的大小方向不斷的改變，致使流體在不大的流速下，激起了強烈端動，因而加快了流體邊界層的破壞，強化了傳熱過程，提高了傳熱能力。并使其具有結構緊湊、金屬耗量低、操作靈活性大、熱損失小、安裝、檢查拆洗方便、耐腐性強、使用時間長等優點。
流程指板式換熱器內一種介質同一個流動方向的一組并聯流道，而流道指板式換熱器內，相鄰兩板片組成的介質流動通道。一般情況下，將若干個流道按并聯或串聯的費那個是連接起來，以形成冷、熱介質通道的不同組合。
板式換熱器的流程是由許多板片按工藝及需方工作要求組裝而成的。板片間形成網狀通道四個角孔形成分配管和匯合管，密封墊把冷熱介質密封在換熱器里，同時又合理的將冷熱介質分開而不致混合。在通道里面冷熱流體間隔流動，可以逆流也可以順流，在流動過程中冷熱流體通過板壁進行熱交換。板式換熱器的流程組合形式多，都是采用不同的換向板片和不同組裝來實現的，流程組合形式可分為單流程，多流程和汽液交換流程，混合流程形式。
流程組合形式應根據換熱和流體阻力計算，在符合工藝條件要求下決定。盡量使冷、熱水流道內的對流換熱系數相等或接近，從而提高傳熱效果。因?yàn)樵趥鳠岜砻鎯蓚?cè)對流換熱系數相等或接近時傳熱系數獲得較大值。雖然板式換熱器各板間流速不等，但在換熱和流體阻力計算時，仍以平均流速進行計算。由于“U”形單流程的接管都固定在壓緊板上，拆裝方便。
